運輸包裝用拉伸纏繞膜檢測儀器

運輸包裝用拉伸（shēn）纏繞膜又（yòu）名拉伸膜，是一類（lèi）新興（xìng）的工業用包裝（zhuāng）膜製品。拉伸纏繞（rào）膜是在（zài）常溫下，利用機械拉伸裝置或手工將薄膜強行拉伸（shēn）所產生的變形應（yīng）力，將貨（huò）物裹緊便於運輸，貯藏的一種包裝方式，是國際上非常滸的一種包裝形式。采用進口樹脂（zhī）和先進的流衍薄（báo）膜擠出生產工藝。具有拉伸性能好（hǎo），耐撕裂，抗穿透性強，透明度高，自粘性佳以（yǐ）及回縮率高，包裝緊密，不會鬆散等特點。可廣泛用（yòng）於化（huà）工（gōng）原料、化（huà）肥、食品、機（jī）電產品、輕紡製品等單件或托盤包（bāo）裝和（hé）其他捆紮（zhā）包裝。

依據中（zhōng）華（huá）人民共和國包裝行業標（biāo）準《BB/T 0024-2018 運（yùn）輸包裝用拉伸纏繞膜》介（jiè）紹關於拉（lā）伸纏繞膜物理性能的測試方法。

拉伸纏繞（rào）膜黏性（xìng）試驗

黏性是指纏繞膜在拉伸或未拉伸狀態下，兩層膜之間（jiān）的（de）黏著性。

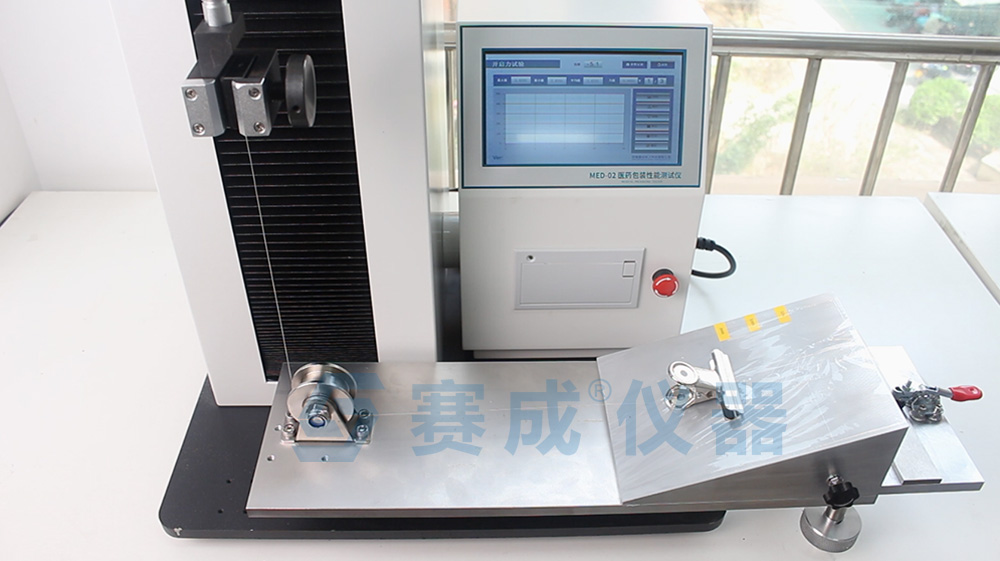

依據《BB/T 0024-2018 運輸（shū）包裝用拉伸纏繞膜》附錄A中的試驗裝置。試驗樣品解（jiě）卷1m後開始取樣，試樣分別以500mm×125mm（縱（zòng）×橫）、180mm×25mm（縱×橫）兩種為一組。將試樣依據標準中規定的方式裝夾成功後，以125mm/min±12.5mm/min的速度拉動夾具，直至兩試樣分離，記錄分離過（guò）程中的最大（dà）力值，讀（dú）數精確至0.1N。

纏繞膜拉斷力和斷裂（liè）伸長率測試

按GB/T 1040.3規定采用Ⅱ型試樣，寬度為15 mm。試驗樣品應在解卷1 m後開始裁（cái）取，沿樣品長度（dù）或寬度方向大約等間隔均勻裁取。不（bú）得汙染與損壞試樣，不準徒手接（jiē）觸（chù）試樣（yàng）表麵，不準在試樣上做標識，每一試樣的內外兩麵均用一般書寫（xiě）紙進行分隔保護。並在分隔紙上（shàng）標識試樣的內外麵（miàn）及縱橫（héng）向。試驗時，電子（zǐ）拉（lā）力試驗機夾具距離50 mm，標距50 mm，試驗（yàn）速度250 mm/min士25 mm/min。縱、橫向各一組，每組試樣不少於5個，取（qǔ）算（suàn）術（shù）平均值，精確到0.1 N。

纏繞膜彈性（xìng）恢複、變（biàn）形拉力保持和（hé）F力值測（cè）試

依據《BB/T 0024-2018 運輸包（bāo）裝用拉伸纏繞膜》附錄B。在每個（gè）試樣縱向上測（cè）量5個點（diǎn）的厚度，並取（qǔ）其算術平均（jun1）值，厚度準確至0.001 mm；將拉伸試驗機鉗口距離調整為125 mm，使（shǐ）5個試樣分別置於試驗機的兩夾具中，試樣（yàng）縱軸與（yǔ）上下夾具的中心線相重合;試驗（yàn）速度為125 mm/min士12.5 mm/ min。將試樣拉伸至預定的伸長率(50%、100%、150%、200%四種)等待60 s士2 s。試驗機按原速（sù）度放鬆試樣至原始位置，等待180 s士2 s。試驗機重新拉伸試樣至預定伸長率位置。

纏繞膜（mó）抗穿刺強度測試

依據（jù）《BB/T 0024-2018 運輸包裝用（yòng）拉伸纏繞膜》附錄C。將試樣固定在標準（zhǔn）規（guī）定（dìng）的實驗裝置夾具中。啟動儀器將刺針以250mm/min±12.5mm/min的速（sù）度進行實驗，實（shí）驗將在穿刺針完全穿過薄膜時停止。若薄膜在其他位（wèi）置破裂時，則改試樣作廢。記錄試樣的破裂力（N）和破裂時的延伸（shēn）量（mm）。

推薦設備：XLW係列電子（zǐ）拉力試驗機

纏繞膜厚度測試

按照GB/T 6672的規定進行。沿長度方向裁（cái）取100mm的整（zhěng）幅試樣，放置30min後測20個點（diǎn），讀數精確至0.001mm，取算術平均（jun1）值。

推薦設備：CHY-CA 薄膜測厚儀

以上就是關於運輸包裝用拉伸纏繞膜相關測試項目的介紹。
